Строим дом из самана. Часть 10. Проводка

Как и обещала, пишу об электропроводке! Пост не слишком иллюстрирован фотографиями непосредственного процесса укладки кабелей, потому что проводкой занимался папа Дениса со своим товарищем (которые в прошлом электромонтажники, кстати), и меня там почти не было. Вообще, необязательно быть бывшим электромонтажником, чтоб сделать проводку, Денис утверждает, что сам бы её только так соорудил без проблем, но раз уж отец предложил помощь, то почему бы и не согласиться.:)

Материалы были куплены и задействованы следующие:

• ВВГ 2х4 — 200 м
• ШВВП 3х2.5 — 100 м
• ШВВП 3х1.5 — 200м
• щиток, много розеток и выключателей, распределительные коробки, сетевой провод, провода для заземления, для водяного насоса в колодце и что-то еще по мелочам.

Стоимость, в которую вылилось это всё, Денис, ессно, не помнит, но утверждает, что уложился в сумму около 20-25 тыс.грн. Поверим ему на слово. Вообще, оно могло обойтись куда дороже, если б мы купили не пластиковые выключатели-розетки, раскрашенные «под дерево», а керамические, как нам изначально хотелось и мечталось...Но, все-таки, решено было не разоряться.

Все мы знаем, что наш нынешний дом (обветшалая хатомазанка, кто не в курсе) питается электроэнергией, частично, от внешней сети, и, частично (по большей части), от инвертора (который, в свою очередь, заряжается от ветрогенератора и солнечной панели). Собственно, наш будущий дом (саманный двухэтажный раскрасавец, кто не в курсе), будет питаться точно так же.

Таким образом, от нашего нынешнего дома в направлении нашего строящегося дома (между которыми расстояние метров сорок) были проложены два кабеля (от внешней сети один, от инвертора — другой). Кабели мы разместили под садовыми дорожками (которые я, наконец-то, проложила, и о которых я расскажу как-нибудь однажды). Конкретно, были выкопаны траншеи для дорожек (около 10 см глубиной), а уже в этих траншеях были вырыты еще узенькие траншеи по одному краю.

Вот  Сева стоит в траншее для дорожки. Не самое информативное фото, но пост показался слишком тоскливым, а изображение ребёнка его украсило, я считаю)).

Я, конкретно, в прокладке проводки участия не принимала, а выполняла чисто женские функции по выкопке траншей. И обеды готовила для всех.

Здесь траншею для кабеля видно получше

Короче, в траншеи эти были помещены пластиковые трубы 5 см диаметром (разрезанные вдоль с одной стороны, чтобы, при необходимости, можно было кабель беспроблемно извлечь); а в трубы были протянуты наши два кабеля. Потом эти траншеи с трубами были засыпаны землей, а сверху - песком, на который был выложен песчаник.

Собственно, вот я и рассказала о том, как я делала дорожки; наверное, и пост отдельный писать не буду.))

Далее, возле стены гаража саманного дома кабели вылезают из земли и через специальную дырочку в стене уходят внутрь оного. А внутри гаража висит на стене  щиток, к которому кабели эти и подведены.

У меня так мало фото рабочего процесса, что буду выкладывать всё подряд,в том числе недоделанный щиток, вот он

А вот так он выглядит сейчас

Всё это великолепие, конечно, в будущем покроется хорошим слоем штукатурки.

Ну и, дальше, я думаю, всё понятно? Из щитка выходят вот эти пучки кабелей, дальше они приколоты к стенам и подведены к выключателям-розеткам.

Покажу нагляднее.

Вот эта дверь на фото - это вход из гаража в дом.

Первый этаж, шнуры и распределительные коробки над окнами

Красивые розетки "под дерево", пока, не смогу показать, потому что Денис их все позаклеивал, до того, как я успела сфотографировать. Заклеил, чтоб не заляпать, потому что мы занимались внутренними штукатурными работами параллельно.

И второй этаж (уже можем похвастаться застеклением оного, кстати!)

А вот полом, пока, похвастаться не можем, он в процессе, как раз

Всё, кажется, мне больше нечего сказать о проводке, до новых встреч! ;)

Строим дом из самана. Часть 9. Веранда

Летом 2015 мы окончили все строительные работы, связанные с лепкой из самана, а конкретнее, долепили веранду и межкомнатные стены 1го этажа (на втором этаже стены будут деревянными).
Напомню, что дом мы построили на ленточном фундаменте, который был залит не только под внешние несущие стены, но, также, под будущую веранду и стены межкомнатные.О фундаменте, несущих стенах, крыше и т.д. можно почитать перейдя по тэгу "экостроительство" в этом блоге (*да, у меня, наконец-то, дошли руки сделать теги и везде их расставить)).
Я не буду подробно рассказывать о технологии лепки стен из самана, вставляния оконных коробок и кровельных работах. Потому что расписывала уже все это  ранее, а здесь просто покажу фото и будем считать, что совсеть моя чиста. ;)

Начнем.
Это прошлогоднее фото, здесь строительство веранды еще не началось, но там, где она будет примыкать к несущей стене дома мы оставили такие неровности, чтобы влажный саман стен веранды лучше прилипал к высохшему саману несущей стены. Эти места на фото показаны черными стрелочками.

Как и ранее, саман мы замешивали в корытцах на улице. Стоит, наверное, сказать, что ранее пропорции глина:песок у нас были 3:2, а теперь 1:1, потому что очередная партия купленного песка оказалась весьма глиносожержащей.

Всеволод активно принимал участие в процессе :)

Также в процессе принимал участие мой папа в течение пары недель, приехавший к нам, по традиции, в свой летний отпуск.

Параллельно со стенами веранды возводились и межкомнатные стены, я потом покажу их детальнее, когда буду рассказывать об электропроводке, а на нижевывешенном фото свеженькую влажную стену с небольшой нишей можно видеть справа, за металлической лестницей.

В стены веранды были вмурованы две деревянные коробки под окна и одна большая, почти во всю стену - под будущий зимний холодильник. Я страдаю проблемами с памятью, по всей видимости, потому что в который раз забыла, куда я сохранила фото будущего холодильника (а сейчас идти фотографировать не хоооочу), но, на самом деле, смотреть там, особенно, не на что. На нижнем фото заснята веранда изнутри, видно оконную коробку и справа  - кусочек этого холодильника, он будет просто в стене, как шкаф, и зимой там можно будет хранить продукты)

Вид со стороны

Крышу веранды Денис делал точно так же, как и основную

Я кровлей не занималась, только забиралась на нее для фото )

Результат. Скат крыши оканчивается прозрачным стеклом, чтоб она не закрывала обзор из окон и не затеняла их.

Толщина стен веранды получилась около 35 см, площадь - около 8 кв.м. Высота с одной стороны (там где она примыкает к несущей стене дома) - около 5 метров, с внешней стены - около 3 м. под потолком у нее планируем сделать полки для закидывания туда всяческого хлама, а под полом - погреб. Всё. Следующий обзор будет об электропроводке.

Велопрогулка с ребёнком и бультерьером

Пока у меня не дошли руки нафотографировать свежепостроенную веранду нашего нового дома и свежепроведенную туда (в новый дом, то есть) электропроводку, покажу сегодняшние фото с нашей небольшой велопрогулки по окрестностям хутора (да, на меня иногда находит желание подоживить этот блог))

Вообще, мы собирались наведаться к лесным яблоням, которые я разведала прошлой осенью во время своих шатаний за грибами (которых прошлой осенью почти не было), и набрать яблок полные рюкзаки. Но что-то пошло не так, и кроме нескольких гнилушек (тошнотиков! в детстве я называла упавшие и подгнившие яблочки «тошнотиками»))) под деревьями ничего мы не нашли. Зато покатались.)

 Раз уж яблок найти нам не посчастливилось, мы решили просто устроить небольшой пикник у озера... Прямо рядом с нашим хутором есть три озера и четвертое чуть подальше, но нам, конечно же, понадобилось съездить на пятое за несколько километров по лесам полям и оврагам.

И сразу по приезду на озеро - купаааться! Хорошо, что лето в этом году бесконечное ;)

Рукотоворные кеды прошли свой первый краш-тест

Мягкий пухлый ребёнок и мягкий пухлый пёсик

Возле озера - сосновый лес, красивый, но немного загаженный мудаками рыбаками

В лесу Маврик нашёл какую-то жирненькую прыткую гусеницу (или личинку?) и в ужасе бегал вокруг, пока я ее фотографировала

Севке было весело, и он требовал продолжения банкета, но мы, посчитали, что и так загулялись (обычно, по выходным мы занимаемся стройкой/садом и другой всякой работой, а тут прямо на полдня урулили, совесть замучила уже)).

Но, лишь оказавшись в рюкзаке, ребёнок моментально заснул. И мы смогли спокойно пособирать тёрен и шиповник.

Толстый пёсик под конец пути был готов вылакать целый ручей :)

Сфотографировали наш хутор со стороны. Ветряк и солнечную панель видно издалека

Всё, приткнула все фото, которые не лезли ни в одну из моих страниц в соцсетях, а в следующих постах продолжу рассказывать о стройке. ;)

Ветряк и молния, а также о солнечных панелях

   В конце 2012 года у нас появился ветрогенератор, о чём я подробно рассказала вот здесь: http://bespalovka.blogspot.com/2013/12/blog-post_4820.html

   С тех пор прошло уже довольно много времени, так что, я считаю, мы уже вполне можем поделиться впечатлениями от использования этого чуда техники.

   В целом, впечатления положительные. То есть, свою прямую обязанность: бесперебойно обеспечивать нас электроэнергией — ветряк выполняет. Одако же, возникли и некоторые трудности. А именно: молнии. Мы живём на холме, а, соответственно, металлическая 23-хметровая мачта ветрогенератора является заманчивой мишенью для молний во время нередких в нашем регионе летних гроз.

Так наш "вентилятор" смотрится издали

   Как я уже рассказывала ранее, установка и обслуживание нашего ветряка была (и есть) в компетенции компании «Мир ветра» (Харьков). И после того, как в результате удара молнии у нас напрочь сгорела вся электроника, включая инвертор, мы вызвали представителей этой компании, дабы они все ремонтировали. Ремонт в тот раз обошёлся нам в 3500 грн. Это была оплата за ремонт инвертора, который был отправлен в Киев на реабилитацию, а всё остальное нам починили бесплатно.

  Следующая молния не заставила себя долго ждать, и тем же летом 2013 года наш ветрогенератор вновь был сражён силами стихий. На этот раз денег за ремонт с нас уже не взяли (как и в последующие разы).

  Далее, сложно сказать, что послужило причиной третьей поломки (уже в 2014 году, осенью), т.к. нас не было дома, а по приезду мы обнаружили задымленную комнату, запах жженой резины и вновь сгоревший инвертор. Скорее всего, это снова была молния, т.к. погода к ним располагала. Теперь представители "Мира ветра" оставили нам в безвозмездное пользование свой инвертор в 1,5 кВт (чтоб мы совсем не сидели без оного)  и обещание что-то придумать с возможностью заземления кабеля ветряка. Ожидание затянулось почти на год, и вот в июле 2015, наш инвертор был возвращён, а кабель, ранее тянувшийся по воздуху от ветряка к нашему дому, был помещен внутрь мачты, и далее — закопан в землю.

  Так же, в этот раз произошло еще одно значимое событие: нам установили солнечные панели! Был установлен трекер, МРРТ контроллер и три солнечные панели по 180 Вт. Всё это добро вместе с установкой, проводами и т.д. Нам обошлось в 1700 долларов. И служит нам верой и правдой вот уже почти месяц. )

Общий вид

Лицевая сторона панели

"Изнанка"

 Добились ли мы теперь полной энергетической автономии? Неа. :( В частности, все наши кухонные технические устройства, кроме холодильника (бойлер, насосная станция, стиральная машина, электроплитка и духовка) постоянно подключены к государственной электросети. Но это временно: в дальнейшем мы планируем разжиться еще некоторым количеством солнечных панелей, о чём я непременно расскажу здесь. )

Строим дом из самана. Часть 8. Крыша

Продолжаю рассказывать о нашей стройке! Заключительный этап возведения несущих стен из самана был описан мною вот здесь: http://bespalovka.blogspot.com/2014/11/7.html. А теперь я, наконец, готова поведать о кровельных работах.
Так уж вышло, что конкретно я в этих работах не принимала совсем никакого участия (если не считать фотографирования рабочего процесса и любования на своего трудолюбивого супруга), поэтому пишу все со слов Дениса (сам он о своем опыте писать отказался, т.к. считает это моей прямейшей обязанностью)).

На фотографиях фронтонов в предыдущем стройко-посте можно увидеть небольшие деревянные ..эмм.. куски, вмурованные в самом верху стены. Кому неинтересно лезть в прошлое и переходить по ссылке, покажу еще раз)

Да, я о деревяшке на самом верху.
На фронтоне с противоположной стороны была вмурована точно такая же. Далее у нас следует небольшой фотографический пробел, но попробую на словах объяснить, что там было... Так вот, Денис соорудил самодельный подъемный кран, чтобы затягивать наверх стропила для крыши. Он сконструировал из досок опору, разместил ее на полу второго этажа на небольшом расстоянии от фронтона, и проложил сверху доску между опорой и вот этой небольшой деревяшечкой, вмурованной в саман. А на доску прицепил электролебедку. С помощью которой и поднимал тяжелые доски-стропила для будущей крыши. Постепенно эта подъемная конструкция переместилась на середину дома, а затем и ко второму фронтону. А после того, как стропила были установлены, конструкция эта была убрана. Поэтому я не смогу ее показать. А вот готовые стропила покажу.

Как же Денис в одиночку, не прибегая к чьей-либо помощи, установил эти тяжеленные доски, да еще и ровно, да еще и не свалился оттуда ни разу? Он утверждает, что ничего сложного в этом не было: просто затягивал доски лебедкой, отпиливал лишнее, соединял пластинками  - и все дела.
Я же пребывала в таком состоянии, что мне было немного не до стропил, так что были ли на самом деле там какие-то трудности - не слишком вникала, но временами появлялась на крыше, чтобы что-то где-то немного придержать. На фото, правда, я ничего не придерживаю, а, скорее, придерживаюсь сама, привлекая внимание к прекрасным стропилам. )

Снаружи дом в то время выглядел весьма необычно

Это доски просушиваются на солнышке, стоя вокруг дома, и ждут своей очереди, чтобы стать обрешеткой: они затягивались наверх и укладывались перпендикулярно стропилам, поверх них. И прикручивались к ним шурупами. Далее, сверху досок обрешетки, крепились тонкие планки - параллельно стропилам и точно поверх них. А далее - супердифузионная мембрана в качестве гидроизоляции. Которая закреплялась, опять же, тонкими планочками. Здесь видно все слои (два квадрата под треугольными крышами - это будущие слуховые окна):

Будущий балкон

Учитывая, что гидроизоляционный материал не может долго находиться под воздействием ультрафиолета, Денису нужно было поторопиться с укладкой черепицы. Однако зимняя погода, временами, этому мешала.

Так что Денис использовал любую предоставившуюся возможность, чтобы полазить по крыше, и, о, радость, он успел все доделать в довольно короткие сроки.

Поверх гидроизоляции он закрепил обрешетку под черепицу из бруса 50х50

Обрешетка прикручивалась длинными шурупами (180 мм и 220 мм) сквозь три слоя досок к самым стропилам.

И заключительный этап: черепица. Как и в случае с гаражом (о котором можно почитать вот здесь: http://bespalovka.blogspot.com/2013/12/3.html) черепица была выбрана полимерпесчаная зеленого цвета.
В процессе:

Почти готово)

Помимо основных скатов крыши по бокам дома были сделаны маленькие, чтобы более качественно защитить стены от дождя. Сделаны они были по тому же принципу за исключением гидроизоляции и обрешетки из досок под ней.
Здесь будет два ската: над окошками и под ними

Которые теперь имеют вот такой вид:

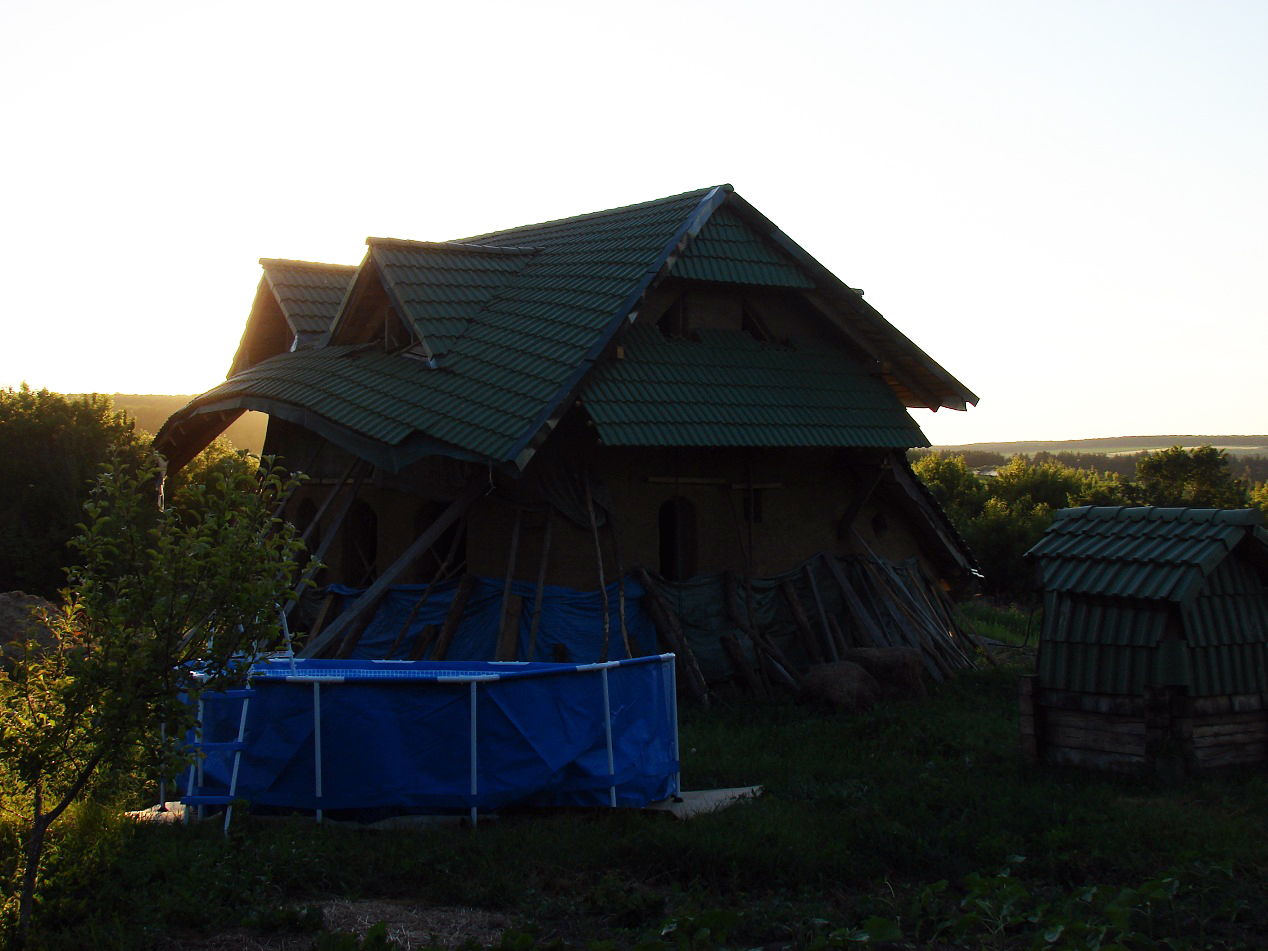

Ну и в заключение вчерашние фото домины: так он выглядит сейчас

 Мансардный этаж изнутри

Вид с балкона

Одну из сторон дома, пока. не показала: там в данный момент пристраивается веранда, о которой я еще поведаю в своих дальнейших опусах. А их будет еще не один, т.к. помимо веранды нам еще предстоит слепить межкомнатные стены первого этажа (на втором будут деревянные), сделать электропроводку, полы, лестницу, внутреннюю и внешнюю отделку, окна, двери и печь. Так что впереди еще много интересного.)

Кстати! Есть предложение для тех, кто интересуется саманно-строительной темой. По выходным мы готовы встречать гостей и устраивать познавательно-развлекательные толоки. Короче, кто хочет полепить, позагорать и пообщаться - пишите мне на ВК: https://vk.com/annbrejneva, ФБ: https://www.facebook.com/ann.brejneva или в скайп: Ann Brejneva. Правда, мы теперь не сможем обеспечить гостям ночлег в доме, в котором мы проживаем сами (ибо маленький ребенок и три пса, громко лающие на посторонних...короче, вы понимаете)), но можем предложить трехместную палатку. Или место под палатку. А также в распоряжении гостей будет летний душ, туалет, мангал, наше общество и самовар с угощениями. Еще могу предложить трансфер из Змиева или Тарановки для 3-4 персон на авто.
Ждем. :)
